左ドアを開けた部分です。シート座面を上げた状態でプラスチックカバーを外します。ハメコミ式ですので抜き方向を気をつけて引っ張れば簡単に外れます。
|

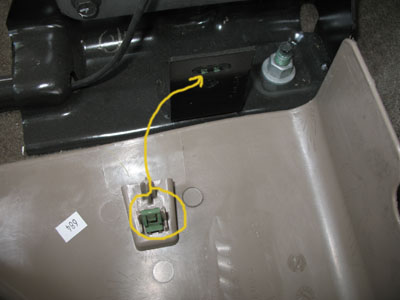

ハメコミ部分の拡大画像です。
|
右側シート内、前側のカバーハメコミ部分です。ハメゴロシ状態になっており、外すのはちょっと堅いです。
|

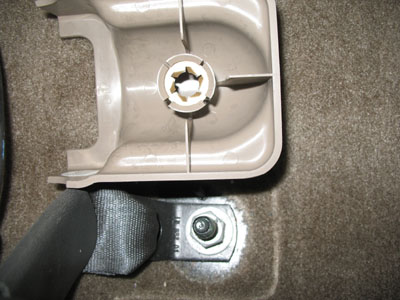

左シート後ろのシートベルトアンカー部分のカバーです。ハメゴロシ状態になっており、外すのはちょっと堅いです。
|

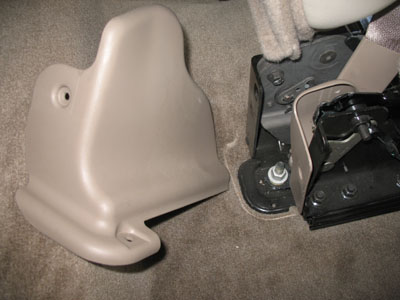

左シート内、後ろ側のカバーです。プラスチックブッシュを抜く事によってカバーを後方へ抜くように外せます。
|

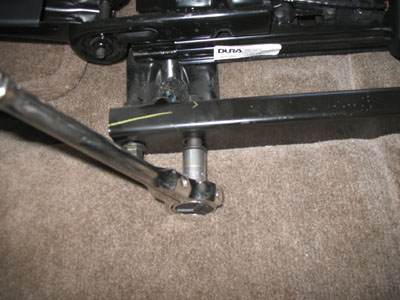

右シート内、前側のボルト固定部です。13mmレンチで外します。
|
左シートを車外へ出しました。横のドアから出すことは不可能です。サードシートを外してテイルゲートから出しましょう。
|

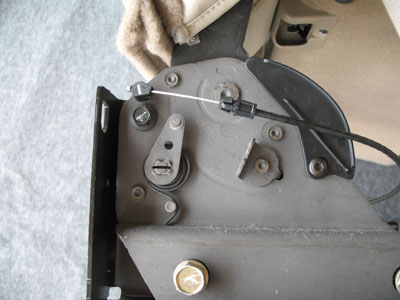

左シート内側の純正ヒンジです。ワイヤは先端部は差し込んであるだけ。ホルダ部はペンチなどでつまんで抜きます。
キット装着後はこのワイヤを使用しません。
|

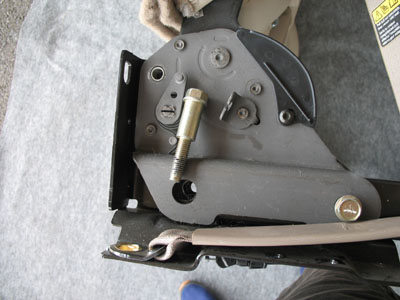

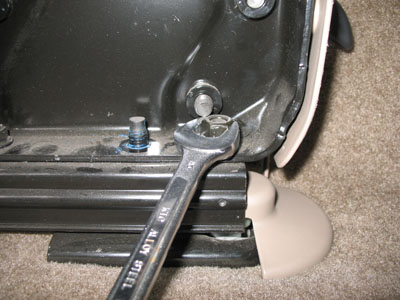

純正ヒンジを固定するボルト３本を外します。13mm,18mmレンチが必要です。
|

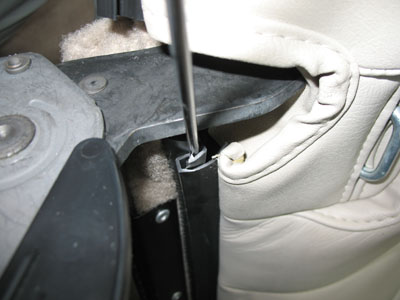

シート表皮下部はこの様に引っかけてあるだけです。細いマイナスドライバー等を差し込んでこじってやれば簡単に外れます。
|

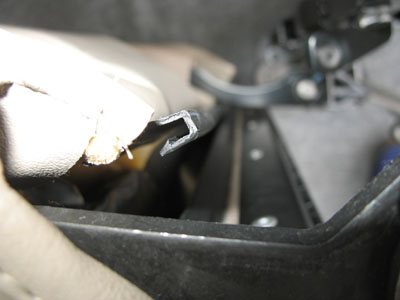

引っかけ部分の拡大画像です。
|

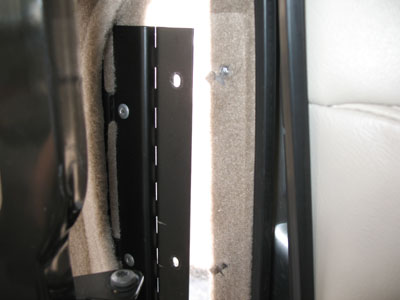

セカンドシートを前に倒したときにサードシート足元をフラットにするための板がリベットによって固定されており、シート表皮を剥がすことが出来ません。よって作業のためにリベットを破壊し板を一旦外します。
|

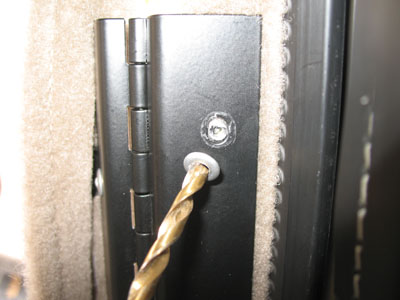

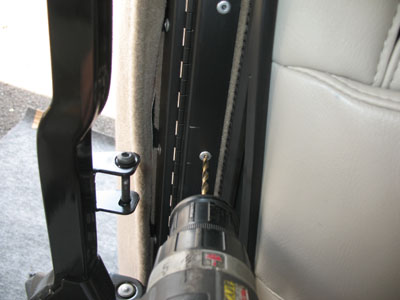

リベットの破壊方法です。5mmのキリを電動ドリルにセットし中心部を破壊します。
切り屑が出ますので、掃除機で吸い取りながらドリル作業をすると良いでしょう。アルミなのでバッテリー式でも十分出来ます。
|
リベットを破壊した状態です。
|
板が外れました。
|

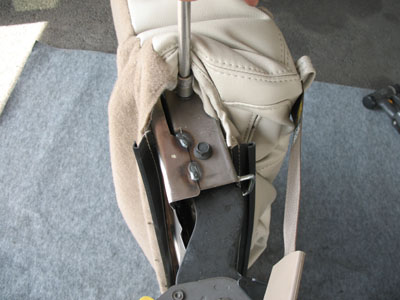

シートバックにヒンジを固定するボルトを13mmソケットレンチで外します。
|

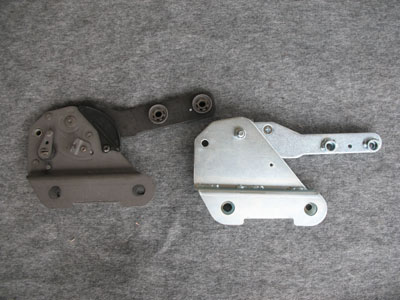

左が純正ヒンジで、右がリクライニングキットです。半円形状の黒い樹脂カバーはキットに取り付けます。
（試作品のため販売する物とは異なります。）
|

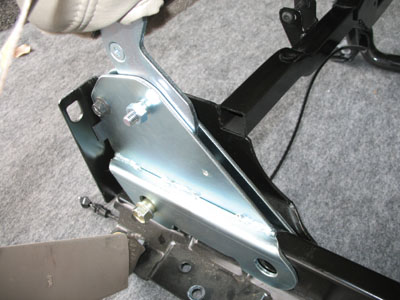

左シート内側のリクライニングキットを取り付けました。まだボルト1本締めてありませんが
|

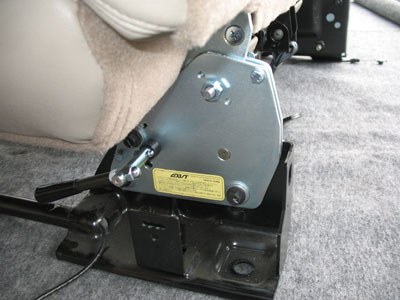

左シート外側のリクライニングキットを取り付けました。
|

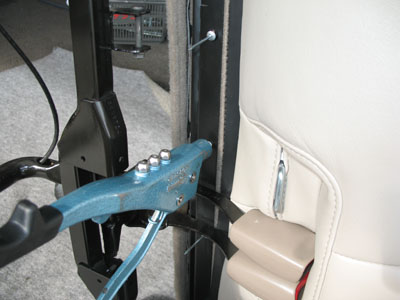

板を外したので、リベッターを使い取り付けます。
|

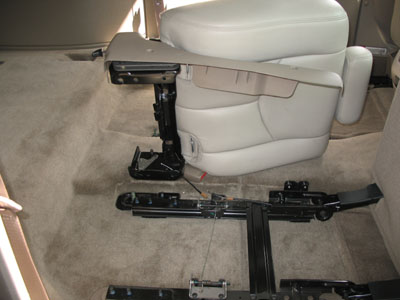

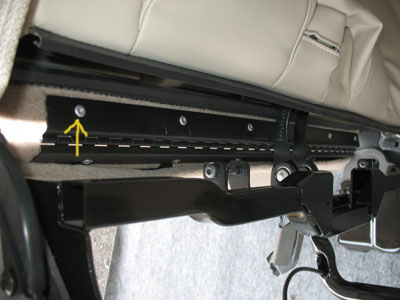

右シート内、後ろ側固定部分です。レールは外す必要がありません。
|
右シートを外しました。
|

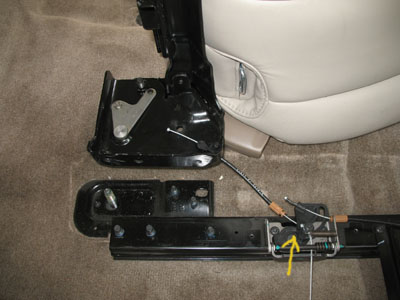

ワイヤは矢印部分で外せます。
|
左シートと同じ手順で右シートもキットを装着します。
|
